南京燕子矶体育公园项目首创滑移施工工艺

南京燕子矶体育公园项目介绍

燕子矶新城体育公园位于燕子矶新城经五路与燕恒路交叉口西南角，地处新城核心区域，计划投资11.11亿元，力争早日投入使用，为市民享用。项目占地面积约45亩，总建筑面积11万平方米，是集体育健身、文化教育、休闲娱乐、餐饮购物为一体的体育综合体。

目前燕子矶体育公园的进展非常迅速，主体已经封顶。该项目计划今年建成，建成后可满足周边近30万人口的体育运动需求，进一步完善城市社区“10分钟体育健身圈”。

2024年10月17日，随着南京市栖霞区燕子矶体育馆项目首榀桁架最后一跨顺利安装就位，由公司首创的新工艺新技术钢桁架整跨滑移，安装完成并顺利实施。

体育馆屋面钢结构设计采用相贯线桁架结构。主桁架上、下弦杆均采用⌀460*20，腹杆⌀165*8无缝钢管（材质Q355B）现场制作而成，单榀重量29.4吨。

项目效果图

主体结构施工工艺：散拼和滑移，以滑移为主散拼为辅。主次桁架在地面拼装完成，采用400T汽车吊进行主桁架的吊装，吊至屋面操作平台，在两个主桁架之间安装次桁架、系杆、马道和檩条，形成稳定单元后进行滑移。

在两条南北轴线上布置滑移轨道和液压顶推器，采用液压顶推器进行累积滑移。

1）施工前进行现场勘察，合理布置材料、机具及设备。同时对滑移轨道进行检查，保证滑移轨道顺直度及标高的准确定；

2）在滑靴与滑移轨道间涂满黄油，以减小滑移摩擦力；

3）安装液压设备并进行调试；

4）准备必要的临时支撑材料，如角钢，以确保滑移组架的稳定性。

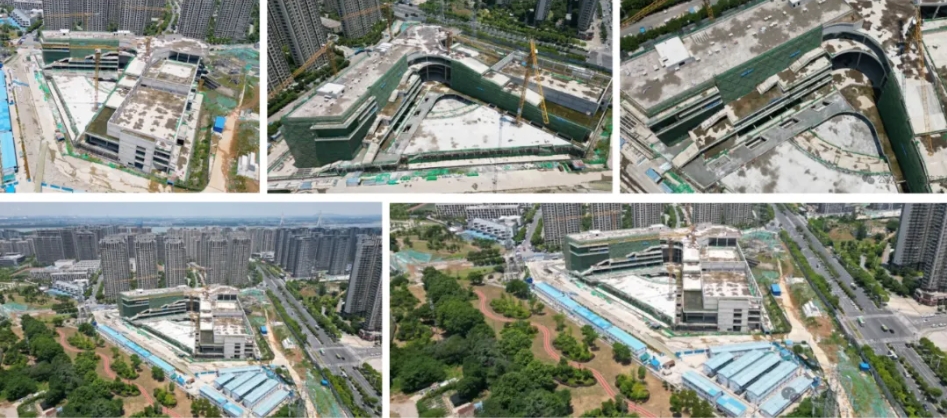

项目现场照片

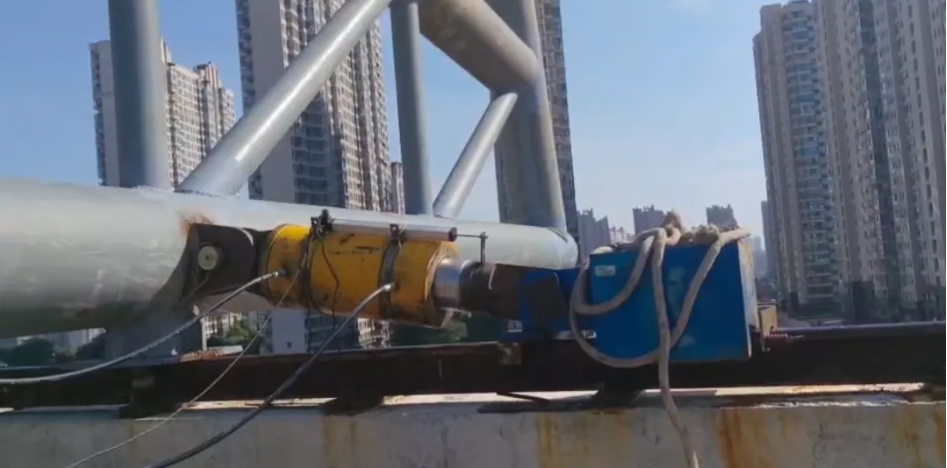

1）每个轨道处设置1个100T千斤顶，并安装同步器；

2）启动开始，同步器工作，爬行器（俗称夹轨器）锁紧轨道，通过泵站，液压千斤顶开始伸长（两个千斤顶同步进行）。本项目千斤顶行程是300mm，设定行程260mm,主要是位置偏移后进行调整；

3）通过传感器，在电子屏幕上显示：主油缸的位置信息，各顶推点的顶推力信息，电机的运行状况，顶推速度。

4）千斤顶全部伸长行程完成后，爬行器松开轨道。千斤顶收缩，爬行器随之向前移动。收缩完成后，爬行器自动锁紧轨道，进行下一个行程的工作。

5）一个行程完成约4分钟，向前滑移了260mm。

1）轨道平面必须抄平，以避免滑移阻力过大；

2）轨道必须加固牢靠，以防滑移过程中两侧受力不均匀导致轨道偏离预设轴线；

3）滑移过程中双侧受力要均匀，确保结构整体同步向前滑移，避免结构变形或扭力产生；

4）当结构跨度大、构件重时，滑移牵引力可能需要机械外力，同时注意双侧同步前进。通过这些步骤，可以有效地进行钢结构的滑移施工，确保施工安全和结构的稳定性。

通过这些步骤，可以有效地进行钢结构的滑移施工，确保施工安全和结构的稳定性，缩短施工工期。

该项目的建设极大地促进了南京市栖霞区体育馆项目体育事业的发展，树立了南京城市形象，同时也为南京栖霞区的体育事业发展注入了新的动力，引领城市公共生活的新时尚，助力栖霞区文体事业进一步高质量发展。
